性能参数
外径 (mm) | 通孔直径 (mm) | 中心高度 (mm) | 总质量 (Kg) | 惯量 (K g.cm2) | 重复定位精度 (mm) | 回转精度 mm |
Φ890 | 370x370 | 465±0.5 | 660 | 400000 | ≤0.05 | ≤0.05 |
单爪行程 (mm) | 单爪推力 (Kg.f) | 加工范围 (mm) | 许用气压 (M pa) | 额定转速 (rpm) | 最小夹持壁厚 (mm) | 保压时间 (h) |
176 | 920 | 20-360 | 0.3-0.8 | 50 | ≥3 | 12 |
在重型管材加工领域,随着大型基础设施项目新时代的到来,对先进设备的需求激增。 从石油化工到轨道交通,从建筑桥梁到工程机械,甚至航空航天,重型气动卡盘已成为推动经济发展的关键工具。

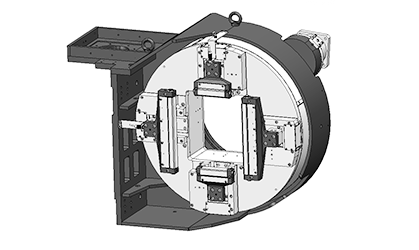

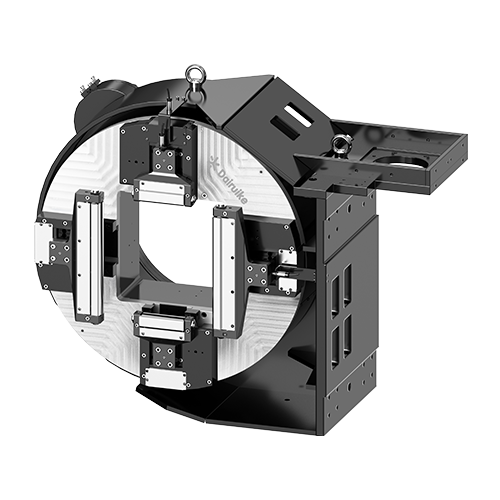

满足这种不断增长的需求的最前沿是 DRK-360FS 重型气动卡盘。 该卡盘在重型管材切割领域取得了突破,拥有多功能三卡盘/四卡盘系统,可实现零尾料浪费。 多种侧挂方式进一步增强其适应性,提供一体式侧挂或分体式侧挂等选择,简化装卸流程。
正在寻找满足重型管材加工需求的理想解决方案? DRK-360FS全行程方形重型气动卡盘提供了全面的答案。 该卡盘可夹持涵盖从 20 毫米到 360 毫米的管材,旨在应对各种挑战。 值得注意的是,它对工字钢/槽钢具有出色的负载能力,最大尺寸可达32#,两个气动卡盘的负载能力可达1000kg。
针对中型和重型管材的激光切割要求,重型光纤激光管材切割机的气动卡盘进一步增强,配备了重型定心卡盘。 此次升级显着增强了夹紧力,提升了管材的承载能力,确保加工稳定性和切割精度。 它采用全行程设计、宽窄滚轮夹持,为重型和大直径管道提供了高效的解决方案。 最大夹持能力为360mm,可无缝加工长度达12m的整根管道。
DRK-360FS 重型气动卡盘以其可选的三卡盘或四卡盘侧挂设计而脱颖而出,增强了装卸过程中的安全性,同时减轻了搬运重型管材的挑战。 齿轮密封、防尘设计减少了维护频率,延长了气动激光卡盘的使用寿命。
从本质上讲,DRK-360FS 重型气动卡盘代表了重型管材加工的质的转变。 其效率、卓越的质量和广泛的应用范围超越了传统方法,使其成为进入重型管材加工领域的首选设备。
适用范围
激光专用切管机卡盘适用于激光切管设备,重载卡盘夹持力大,承重力强,满足了中型、偏重型管材的管材加工
公司研发的激光卡盘广泛适用于工程机械制造、建筑钢结构、矿山机械、桥梁工程等管材加工行业。
